QC/T 705-2004 （2004-02-10發布，2004-08-01實施）


前言

　　本標準由中國汽車工業協會提出。
　　本標準由全國汽車標準化技術委員會歸口。
　　本標準負責起草單位：上海凱倫電子技術有限公司。
　　本標準參加起草單位：北京賓達同創科技有限公司、復旦大學、杭州尖峰電子有限公司、鞍山順達微電腦技術應用研究所、廈門金龍汽車聯合工業有限公司紹興分公司、上海申沃客車有限公司、青島公交集團公司、深圳公交集團公司。
　　本標準主要起草人：陸鴻海、吳如君、張加珍、莊國舜、趙浩、呂一凡、賈少華、劉福有、譚鴻迅、方海升、徐金龍、馬寶富、屠君。

QC/T 705-2004
　　　　　　　　　　　

客車電子報站器

--------------------------------------------------------------------------------

1 范圍

　　本標準規定了客車電子報站器(以下簡稱“報站器”)產品的術語和定義、產品型號編制方法、基本構成、技術要求、試驗方法、檢驗規則、標志、包裝和貯存。
　　本標準適用于城市客車的報站器，其他交通工具的報站器可參照采用。

2 規范性引用文件

　　下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準。然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
　　GB/T 191 包裝儲運圖示標志
　　GB/T 2423.10-1995 電工電子產品環境試驗 第二部分：試驗方法試驗 Fc和導則：振動(正弦)(idt IEC 68-2-6：1982)
　　GB/T 2423.17-1993 電工電子產品基本環境試驗規程 試驗 Ka：鹽霧試驗方法(eqv IEC 68-2-11：1981)
　　GB/T 2846-1988 調幅廣播收音機測量方法
　　GB/T 4942.2-1993 低壓電器外殼防護等級(eqv IEC 947-1：1988)
　　GB/T 9374-1988 聲音廣播接收機基本參數
　　QC/T 413-2002汽車電氣設備基本技術條件

3 術語和定義

　　下列術語和定義適用于本標準。
3.1 客車電子報站器 electronic bus-stop annunciator onboard motorcoach
　　向車內外人員報告車輛運行情況的電子報話裝置。

4 產品型號編制方法

　　報站器的型號組成規定如下：

4.1 產品代號
　　產品代號以報站器的“電”、“報”兩個漢字拼音的第一個大寫字母“DB”表示。
4.2 分類代號
　　分類代號以遙控、自動、手動等操縱方式的漢字拼音第一個大寫字母“Y”、“z”、“S”表示，也可由產品生產廠自定，由1個符號表示。
4.3 設計序號
　　設計序號按產品設計先后順序以阿拉伯數字1、2、3……表示。
4.4 安裝方式代號
　　安裝方式以嵌入式或臺式的漢字拼音第一個大寫字母“Q”或“T”表示。

5 基本構成

　　報站器主要由中央處理器、語音合成及存儲模塊、功率放大器、話筒、按鍵等組成。

6 技術要求

6.1 一般要求
　　產品應符合本標準，并按照經規定程序批準的圖樣設計文件制造。
6.2 工作電壓
　　產品的工作電壓為8V～40V。
6.3 工作條件
6.3.1 工作溫度：-20℃～55℃。
6.3.2 貯存溫度：-30℃～65℃。
6.3.3 相對濕度：≤95%。
6.3.4 大氣壓力：86kPa～106kPa。·
6.4 外觀質量及防護等級
　　報站器表面印字清晰，外殼及話筒外殼應結實抗振，其防護等級為IP54，電源插頭、連接電纜線無明顯機械損傷。緊固件應無松動，鍵和開關操作方便、靈活可靠。
6.5 報站器的耐鹽霧、耐振動性能
　　報站器的耐鹽霧、耐振動性能應符合QC/T 413-2002中3.13、3.12的規定。
6.6 基本功能
6.6.1 報站、顯示及復位：
　　報站器應具有按順序預報、報站、顯示站號、復位(即停止報站及其他一切操作，并恢復至報站前的位置)功能。
6.6.2 運行方式選擇：
　　應能按路線實際運行情況，事先輸入或現場設置可供選擇的多種運行方式，如大站車、區間車等，使用時只要按運行方式選擇鍵，便能快捷選定運行方式。
6.6.3 上、下行選擇：
　　按上、下行選擇鍵即選擇上、下行，并具有上、下行指示功能；在運行至終點站時，還具有上、下行自動翻轉功能。
6.6.4 提示用語選擇：
　　按不同的提示用語選擇鍵，可分別提供不同的服務用語。
6.6.5 內外揚聲器自動轉換：
　　對外、對內揚聲器可進行自動切換播報。
6.6.6 話筒優先功能：
　　報站器處于等待或播報狀態時，使用話筒時均能優先喊話。
6.6.7 音量調節：
　　音量大小可調節。
6.7 性能要求
6.7.1 電磁兼容：
　　按7.2.5.1進行檢查，報站器應工作正常，語音清晰，也不影響其他車載電子產品的工作。
6.7.2 信噪比：
　　應符合GB/T 9374-1988中表1的第4項C類的要求。
6.7.3 整機頻率特性：
　　應符合GB/T 9374-1988中表1的第14項C類的要求。
6.7.4 電保護能力：
　　按7.2.5.3進行檢查，應有下列要求：
　　a) 有過壓、反壓保護能力，在發生過壓或反壓時，報站器不得損壞。
　　b) 有斷電保護功能，若在斷電后10min內恢復供電，報站器仍保持斷電前狀態。
6.7.5 耐久性要求：
　　報站器所使用的元器件壽命大于等于10000h。
6.8 擴展功能
　　a) 應具有在線改寫的功能；
　　b) 應具有擴展功能，并留有通用接口。

7 試驗方法

7.1 外觀質量及防護等級
　　用目測法和手動操作檢查，結果應符合6.4的規定，對外殼防護等級試驗按GB/T 4942.2-1993中第.8章的規定進行。
7.2 功能、性能檢查
7.2.1 試驗條件
　　工作電壓為12V或24V，試驗環境按6.3規定的常態工作環境條件下進行。
7.2.2 鹽霧試驗
　　按GB/T 2423.17-1993的規定進行。
7.2.3 振動試驗
　　振動試驗按GB/T 2423.10-1995的規定進行。
7.2.4 基本功能檢查
　　開啟報站器，按產品使用說明書的操作方法進行逐項檢查，其結果應符合6.6的要求。
7.2.5 性能要求檢查
7.2.5.1 對報站器電磁兼容進行檢查：在車輛行駛中，將報站器放在儀表板上或售票員臺上，并啟動報站器，報站器應符合6.7.1的要求。
7.2.5.2 以GB/T 2846-1988第3章規定的測量儀器按該標準第5章及18.1，對報站器的信噪比、整機頻率特性進行檢查，其結果應符合6.7.2和6.7.3的要求。
7.2.5.3 電保護能力
　　a) 在電壓為50V的條件下，開啟報站器10s后，電壓恢復到工作電壓，應符合6.7.4的要求；
　　b) 在工作電壓下，將報站器電源正負極反接10s后，電源極性恢復到正常狀態，應符合6.7.4的要求；
　　c) 在工作狀態下，斷開電源10min后，恢復供電，報站器應符合6.7.4的要求。
7.2.5.4 報站器所使用的元器件，應在安裝報站器前檢查，并符合6.7.5的要求。
7.2.6 擴展功能檢查
　　開啟報站器，按產品使用說明書的操作方法進行檢查，其結果應符合6.8的要求。
7.3 環境試驗
　　除下列規定外，還應按QC/T 413-2002的有關規定進行試驗。
7.3.1 高溫試驗
7.3.1.1 工作溫度上限試驗
　　接通報站器電源，在55℃高溫箱內放置2h后，按7.2.4進行檢查，報站器應工作正常。
7.3.1.2 貯存溫度上限試驗
　　關閉報站器電源，在65℃高溫箱內放置4h后，在15℃～35℃放置4h，檢驗外觀質量，應符合6.4的要求，然后按7.2.4的規定進行檢查，報站器應工作正常。
7.3.2 低溫試驗
7.3.2.1 工作溫度下限試驗
　　接通報站器電源，在-20℃低溫箱內放置2h后，按7.2.4的規定進行檢查，報站器應工作正常。
7.3.2.2 貯存溫度下限試驗
　　關閉報站器電源，在-30℃低溫箱內放置4h后，在15℃～35℃存放4h，檢驗外觀質量，應符合6.4的要求，然后按7.2.4的規定進行檢查，報站器應工作正常。
7.3.3 濕熱試驗
　　置報站器在溫度為40℃±2℃、相對濕度為95%±2%的濕熱試驗箱內48h后，對報站器按7.2.4的規定進行檢查，報站器應工作正常。然后置于15℃～35℃溫度中2h，外觀質量應符合6.4的規定。
7.4 電壓適應能力檢查
　　調整測試儀輸出電壓低端為8V，然后連續變化至高端為40V的范圍的過程中，按7.2.4的規定進行檢查，報站器應工作正常。

8 檢驗規則

8.1 報站器檢驗分型式檢驗和出廠檢驗。型式檢驗和出廠檢驗項目見表1。

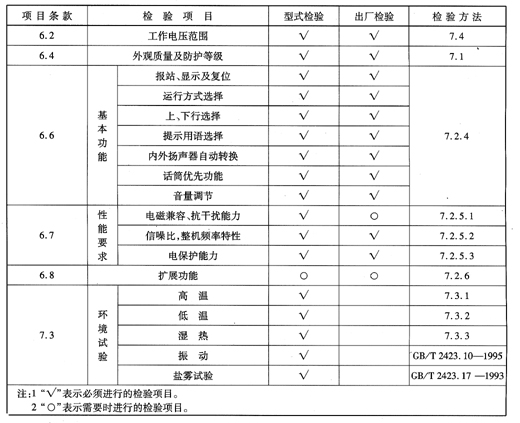

表1 檢驗項目表

8.2 型式檢驗
8.2.1 凡屬下列情況之一者，應進行型式檢驗：
　　a) 新產品試制定型或老產品轉廠生產；
　　b) 當設計、工藝、材料作重大改變而可能影響產品性能時；
　　c) 連續批量生產的產品，每2年一次；
　　d) 產品停產1年以上，恢復生產時。
8.2.2 型式檢驗是從出廠檢驗合格的同一批產品中隨機抽取3臺進行。
8.2.3 型式檢驗按表1檢驗項目進行，必須全部合格，如有某項目不合格，應重新隨機抽取加倍數量的樣品，就不合格項目進行復檢合格，方可判定型式檢驗合格。
8.3 出廠檢驗
　　按表1檢驗項目實行全數逐臺檢驗，有一項缺陷即定為不合格產品，不合格產品不準出廠。

9 標志、包裝和貯存

9.1 標志
　　產品上應有下列標志：
　　a) 產品外殼的面板上應有產品名稱、型號及生產廠名；
　　b) 產品外殼的底板上應有生產編號；
　　c) 商標；
　　d) 生產日期；
　　e) 檢驗合格標志。
9.2 包裝
　　包裝箱應牢固、防潮濕，產品在箱內不應竄動，以免運輸途中損傷。包裝箱上應有下列標志：
　　a) 產品名稱、型號、生產廠名；
　　b) 數量、重量、體積及"小心輕放"、"怕濕"等儲運圖示標志，儲運圖示標志應符合GB/T 191的規定。
9.3 貯存
　　貯存條件：-30℃～65℃，相對濕度小于或等于95%，貯存處無酸、堿及腐蝕性氣體，且無強烈的機械振動沖擊和強磁場作用。
